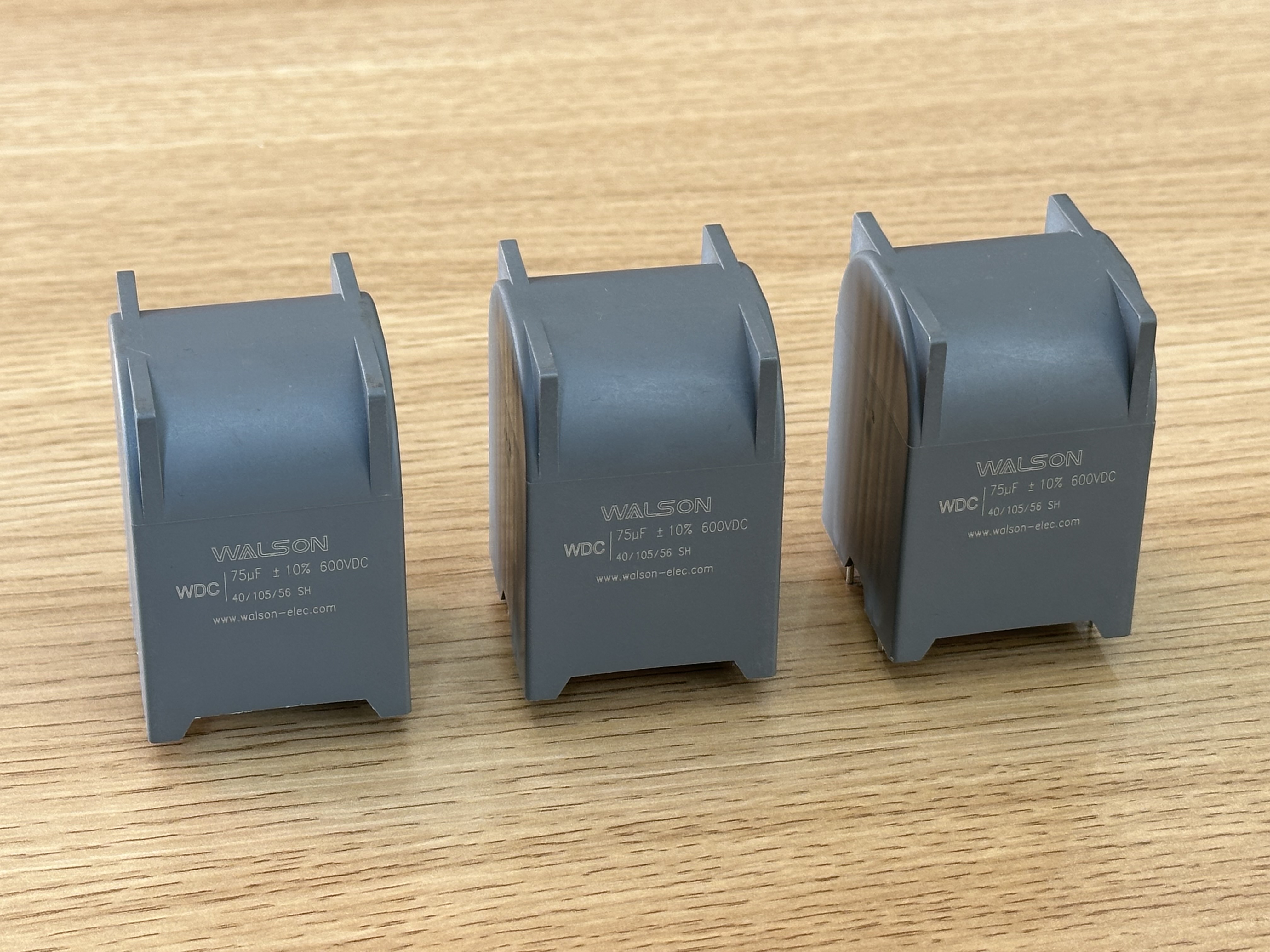

A filmkondenzátorok ESR/ESL paramétereinek értelmezése és a berendezés működésére gyakorolt ​​jelentős hatásuk

Az elektronikus áramkörökben, film kondenzátor s stabilitásuk miatt széles körben használatosak. Teljesítményük mélyebb megértése érdekében két kulcsfontosságú paramétert nem lehet figyelmen kívül hagyni: egyenértékű soros ellenállást (ESR) és egyenértékű sorozatos induktivitást (ESL).

ESR (egyenértékű sorozatellenállás) a kondenzátor által működés közben mutatott soros ellenállásra vonatkozik. Ez nem független fizikai ellenállás, hanem az elektróda ellenállásából, az érintkezési ellenállásból és a dielektrikumból származó veszteségekből áll. Az ESR jelenléte két fő problémához vezet: hőtermelés és csökkentett hatékonyság . Amikor hullámos áram folyik át a kondenzátoron, a teljesítmény az ESR-n keresztül disszipálódik (P = I² * ESR). Ez az energia hővé alakul, ami megemeli a kondenzátor belső hőmérsékletét. Az Arrhenius-elmélet szerint minden 10°C-os hőmérséklet-emelkedésnél a kondenzátor élettartama gyakran felére csökken. Ezért az alacsony ESR kulcsfontosságú a hosszú élettartam és a magas működési hatékonyság biztosításához.

ESL (ekvivalens sorozatú induktivitás) a kondenzátorvezetékek és a belső elektródaszerkezet által alkotott parazita induktivitásból ered. Alacsony frekvenciájú alkalmazásokban az ESL hatása elhanyagolható. Azonban a nagyfrekvenciás kapcsolóáramkörökben (például kapcsolóüzemű tápegységekben és inverterekben) az ESL rezonál a kondenzátorral, induktív reaktanciát hozva létre (XL = 2πfL). Emiatt a kondenzátor elveszti eredeti szűrési jellemzőit magas frekvenciákon, és akár oszcillációkat vagy feszültségcsúcsokat is indukálhat az áramkörben, ami megzavarhatja a berendezés normál működését.

Fontos hatások a berendezés működésére:

A nagy teljesítménysűrűségű berendezéseknél, mint például az új energiájú járműhajtások és a fotovoltaikus inverterek, az áramváltozás mértéke (di/dt) rendkívül magas. Ha a filmkondenzátor ESR-je túl magas, jelentősen megnő a termikus kifutás veszélye. Ha az ESL túl magas, nem tudja hatékonyan elnyelni a kapcsolási tranziensek során keletkező túlfeszültséget, ami potenciálisan károsíthatja a teljesítmény-félvezető eszközöket (például IGBT-ket). Ezért a filmkondenzátorok kiválasztása a alacsony ESR és alacsony ESL létfontosságú a berendezések energiahatékonyságának, megbízhatóságának és elektromágneses kompatibilitásának (EMC) javítása szempontjából.
