Snubber kondenzátorok jellemzői és alkalmazásai

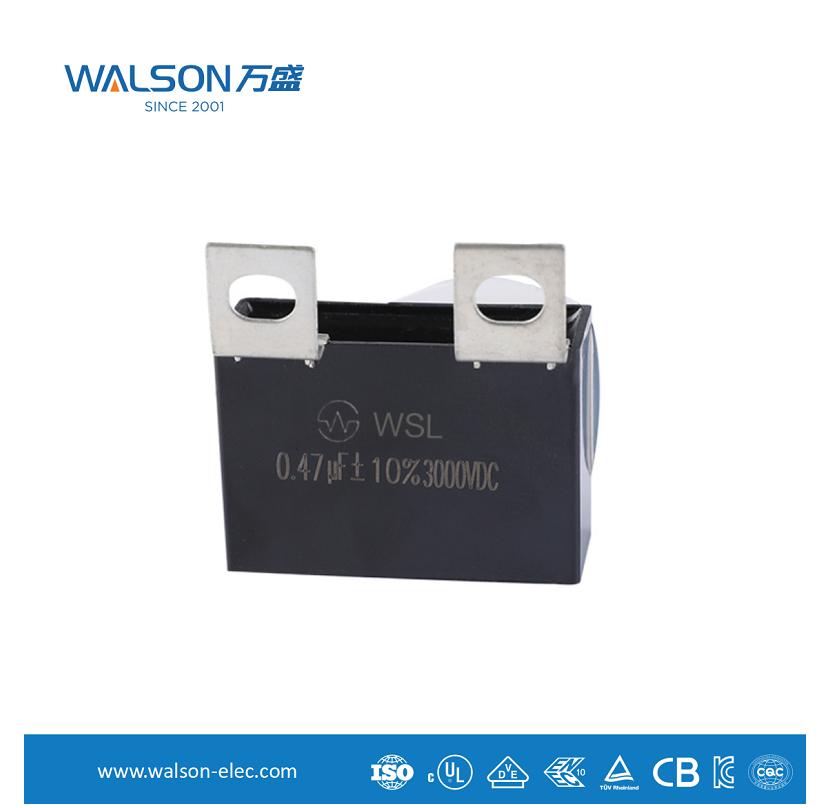

Mi az a snubber kondenzátor?

A snubber kondenzátor A pufferkondenzátornak is nevezett kondenzátor egy speciális típusú kondenzátor, amelyet az áramkör feszültségcsúcsainak elnyomására, az elektromágneses interferencia csökkentésére és a kapcsolóeszközök védelmére használnak. Általában sorba van kötve egy ellenállással, majd párhuzamosan a védelemre szoruló kapcsolóeszközön (például IGBT-en, MOSFET-en vagy tirisztoron), vagy egy feszültséglökést tapasztaló csomóponton keresztül.
Alapvető funkciója nem az energia biztosítása, hanem a káros, pillanatnyi túlzott energia "elnyelése" vagy "pufferelése".

Főbb jellemzők

A snubber kondenzátor jellemzői meghatározzák a teljesítményét és az alkalmazható forgatókönyveket. Fő jellemzői a következők:

1. Nagy feszültségállóság és nagy impulzusállóság

Képesnek kell lennie ellenállni a pillanatnyi nagyfeszültségű kiugrásoknak, amelyek sokkal magasabbak, mint az áramkör normál üzemi feszültsége.
Kialakítása és anyagai lehetővé teszik, hogy károsodás nélkül ellenálljon az ismételt, nagy intenzitású áramimpulzusoknak.

2. Alacsony egyenértékű soros induktivitás

Ez a snubber kondenzátor egyik kritikus paramétere. A feszültségcsúcsok rendkívül gyorsan változnak, és ha a kondenzátor parazita induktivitása túl nagy, az akadályozza az áram gyors változását, így nem veszi fel időben a tüskét.

Az ESL csökkentése érdekében a snubber kondenzátorok általában speciális szerkezeteket alkalmaznak, mint például:

A laminált vékonyfilmes szerkezetek, mint például a polipropilén fólia kondenzátorok, az általánosan használt snubber kondenzátorok.

Lapos csomag: Csökkenti az áramhurok területét, ezáltal csökkenti az induktivitást.

Több tűs kialakítás: Párhuzamos belső csatlakozásokat biztosít, tovább csökkentve az ESL-t és az egyenértékű soros ellenállást.

3. Alacsony egyenértékű soros ellenállás

Az alacsony ESR azt jelenti, hogy a kondenzátor kevesebb hőt termel az energia elnyelésekor, ami nagy hatékonyságot és hosszú élettartamot eredményez.
A nagyfrekvenciás kapcsolási alkalmazásokban az ESR okozta hőmérséklet-emelkedés az egyik fő oka a kondenzátor meghibásodásának.

4. Nagy stabilitás és hosszú élettartam

A snubber kondenzátorok zord elektromos környezetben működnek, és hőmérsékleti stabilitást, frekvenciakarakterisztikát és hosszú élettartamot igényelnek. A polipropilén fóliakondenzátorok kiválóak ezekben a szempontokban.

5. Gyors reagálási képesség

Gyorsan tud reagálni a nanoszekundumos szintű feszültségváltozásokra, és időben tud tölteni és kisütni.

Alapvető funkció és működési elv

Egyszerűen fogalmazva, a snubber kondenzátor azt az alapvető jellemzőt használja ki, hogy a kondenzátoron lévő feszültség nem változhat hirtelen.
Ha feszültségcsúcs lép fel: a kondenzátor alacsony impedanciájú utat biztosít, azonnal elnyeli (tölti) a tüske által generált többlettöltést, ezáltal "lelapítja" a feszültségcsúcsot.

Miután a feszültségcsúcs elmúlt: a kondenzátor a vele sorba kapcsolt ellenálláson keresztül lassan felszabadítja (kisüti) a tárolt energiát, az elnyelt energiát hőként disszipálja az ellenállásban.

A soros ellenállások funkciója:

Korlátozza a kondenzátor kisülési áramát, hogy megakadályozza a túlzott bekapcsolási áram képződését a kapcsolókészüléken, amikor az be van kapcsolva.
A csillapítás egy kondenzátorokból és az áramköri parazita induktivitásból álló LC rezonáns áramkörrel valósítható meg az oszcilláció megakadályozása érdekében.
Fő alkalmazási területek
A Snubber kondenzátorokat széles körben használják minden gyors kapcsolású és induktív terhelésű teljesítményelektronikai áramkörben.

1. Kapcsoló tápegység
A teljesítménykapcsoló tranzisztorok feszültségcsúcsainak elnyelésére, a MOSFET-ek vagy IGBT-k védelmére, a kapcsolási zaj csökkentésére és az elektromágneses kompatibilitás javítására szolgál.

2. Motor hajtások és frekvenciaváltók
Az inverteres hídban a feszültségtúllövést párhuzamosan csatlakoztatják a tápegységekkel, például az IGBT-kkel, hogy megakadályozzák a kapcsolás során bekövetkező feszültségtúllövést, amelyet főként az induktív terhelések, például motorok és a vonalak parazita induktivitása okoznak. Ez kulcsfontosságú a drága tápegységek védelme szempontjából.

3. Teljesítménytényező korrekciós áramkör
A PFC boost áramkörökben a pufferáramkörök segítenek a feszültség kiegyenlítésében a kapcsoló csomópontokon, javítva a hatékonyságot és a megbízhatóságot.

4. Inverter/konverter
Az olyan berendezésekben, mint a szoláris inverterek és az UPS, a fő tápkapcsoló eszközök védelmére és a rendszer stabil működésének biztosítására szolgál.

5. Indukciós fűtés
Ezek az alkalmazások nagy kapcsolási frekvenciát, nagy teljesítményt, valamint rendkívül nagy feszültség- és áramfeszültséget foglalnak magukban, így a snubber kondenzátorok alapvető védelmi komponensek.

6. Félvezető lézeres meghajtó áramkör
A meghajtó áramimpulzus tüskéinek és csengésének elnyomására szolgál, biztosítva a lézerkimenet stabilitását és élettartamát.

7. Autóelektronika
Az elektromos járművek/hibrid járművek motorvezérlőiben és DC-DC átalakítóiban a munkakörnyezet zord, a megbízhatósági követelmények pedig rendkívül magasak, ezért széles körben használják a nagy teljesítményű snubber kondenzátorokat.

8. Indukciós tűzhely
A teljesítménytranzisztor fordított csúcsfeszültségének elnyelése tipikus alacsony költségű, nagy megbízhatóságú alkalmazás.
