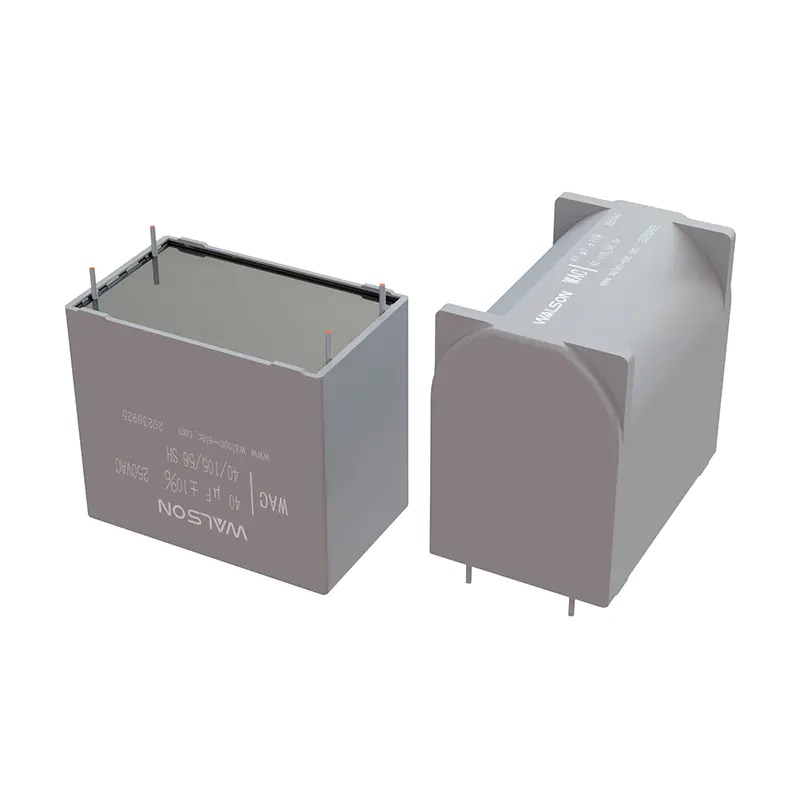

Ac szrőrőKondenzatterok Alkalmazasa A PCB -hez inverterekben

A fémes polipropilén film dielektrikumainak előnyei

Magas dielektromos állandó, erős energiatárolás

A fémezett polipropilénfilmnek magas dielektromos állandója van, amely lehetővé teszi a kondenzátorok számára, hogy több töltést korlátozott térben tárolhassanak. Az inverter szűrőáramkörben a megfelelő töltés tárolás hatékonyabban megbirkózik az áram ingadozásaival, gyorsan felszívja és felszabadítja a töltéseket, stabilizálja a feszültség kimenetét, és biztosítsa az inverter zökkenőmentes működését. Például az alkalmazási forgatókönyvben, ahol a motor gyakran elindul és leállít, a nagy dielektromos állandó fémesített polipropilén AC szűrő kondenzátor gyorsan reagálhat az áramváltozásokra, elkerülheti a hirtelen emelkedést és a feszültség csökkenését, és megvédheti a motort és más áramköri alkatrészeket.

Alacsony dielektromos veszteség, energiamegtakarítás és nagy hatékonyság

Dielektromos vesztesége rendkívül alacsony, ami kevesebb energiavesztést jelent a töltés és a kibocsátás során. Amikor az inverter hosszú ideig folyamatosan fut, az alacsony veszteség -tulajdonság csökkentheti magát a kondenzátor hőtermelését, javíthatja az elektromos energiafelhasználás hatékonyságát és csökkentheti a felesleges energiahulladékot. Például sok inverter egyidejűleg egyidejűleg egy nagy ipari gyártósorban futtatásakor az alacsony dielektromos veszteségű AC szűrő kondenzátorok nagy léptékű használata hosszú távon jelentősen csökkentheti az energiafogyasztást, és jelentős villamosenergia-költségeket takarít meg.
Magas szigetelési ellenállás, stabil és megbízható
A fémezett polipropilén film magas szigetelési rezisztenciajellemzői hatékonyan megakadályozzák a szivárgási áram előállítását, és biztosítják a kondenzátorok stabil teljesítményét. A frekvenciaváltó komplex elektromágneses környezetében a nagy szigetelési ellenállás megakadályozhatja a külső interferenciát, hogy befolyásolja a kondenzátor működését, biztosítsa a következetes szűrési hatást, és javítsa az inverter rendszer megbízhatóságát. Például egy erős elektromágneses interferenciával rendelkező ipari környezetben az AC szűrő kondenzátorok fémezett polipropilénfilmen alapulnak, stabilan működhetnek, és megbízható szűrési védelmet nyújthatnak az inverter számára. ​
Jó öngyógyító tulajdonságok, hosszabb élet
A médiumnak egyedi öngyógyító képessége van. Amikor a kondenzátoron belül helyi bontás fordul elő, a bontási pont körüli fémes film azonnal elpárolog, elkülönítve a hibapontot és a kondenzátort a normál működésre. Ez a szolgáltatás nagymértékben meghosszabbítja a kondenzátor élettartamát az inverterben, és csökkenti a berendezés leállási idejét, valamint a karbantartási időt és a kondenzátor meghibásodása által okozott költségeket. Például a szünet nélkül működő vegyi gyártó berendezésekben az AC szűrő kondenzátor öngyógyító tulajdonságai biztosíthatják az inverter hosszú távú stabil működését és biztosíthatják a termelési folytonosságot.
Működési mechanizmus az inverterben
Építsen LC szűrőáramkört a harmonikusok pontos kiszűréséhez
Az inverter áramkörben az AC szűrő kondenzátorokból és reaktorokból álló LC szűrőáramkör a magszerkezet a harmonikusok kiszűrésére. A kondenzátorok és reaktorok elvileg eltérő impedancia -tulajdonságokat mutatnak be a különböző frekvenciájú áramokhoz. A kettő olyan, mint a hallgatólagos partner, ezeket a tulajdonságokat használva egy pontos "harmonikus akadály" felépítéséhez. ​
A kondenzátorok "magas frekvenciák áthaladása és alacsony frekvenciák blokkolása" tulajdonságai vannak. Amikor egy nagy számú harmonikus anyag áthalad, a nagyfrekvenciás harmonikus áramok viszonylag könnyen átjuthatnak a kondenzátoron. A reaktor éppen az ellenkezője. "Alacsony frekvenciákon halad át és blokkolja a magas frekvenciákat". Nagy impedanciát mutat a magas frekvenciájú harmonikus áramlásokhoz, és akadályozza át áthaladásukat. Ha a kettőt sorrendben vagy párhuzamosan csatlakoztatják egy LC szűrőáramkör kialakításához, egy adott frekvenciatartományban lévő harmonikusok pontosan szűrhetők. ​
A tényleges működés során a frekvenciaváltó által generált harmonikus alkatrészek összetettek, és a több frekvencián nagy sorrendű harmonikusok. Az LC szűrőáramkör egy adott frekvencia harmonikus áramát a szűrő ágra irányíthatja a tervezési követelmények szerint. Egy bizonyos frekvencia magas rendű harmonikájához az LC szűrőáramkör beállítja a kondenzátor és a reaktor paramétereit, hogy rendkívül alacsony impedanciát jelenjen meg ennek a frekvencia harmonikájához, így a harmonikus áram vonzza a szűrő ágát, ahelyett, hogy beírná az elektromos hálózatba, vagy beavatkozna a motorba a hosszú távú rendszerbe, és ezáltal ténylegesen javíthatja a behatoló kimeneti hullámformáját. ​
Ezenkívül az LC szűrőáramkör kialakításának figyelembe kell vennie az inverter működési frekvenciatartományát, terhelési jellemzőit és harmonikus eloszlását is. Különböző alkalmazási forgatókönyvekben a harmonikusok frekvenciája és amplitúdója eltérő, tehát az LC szűrőáramkör paramétereit gondosan kiszámítani és hibakeresni kell annak biztosítása érdekében, hogy a teljes működési frekvenciatartományban a legjobb szűrési hatást lejátssza. ​
Sima DC busz feszültség és stabilizálja az áramellátást
AC szűrő kondenzátor a PCB -hez csatlakozik a frekvenciaváltó DC buszoldalához, és nélkülözhetetlen szerepet játszik a DC feszültség stabilizálásában. A frekvenciaváltó működési folyamata egy AC-DC-AC konverziós folyamat. Az AC DC -re történő konvertálásának kijavító összeköttetésében és a DC AC -ként történő konvertálásának későbbi inverter -összeköttetésében a DC busz feszültségét számos tényező befolyásolja és ingadozik.
Egyrészt maga az AC bemeneti feszültsége instabil lehet, például a feszültség amplitúdó -ingadozása, a frekvencia -eltolások stb. Ezek a változások közvetlenül tükröződnek a DC busz feszültségében. Másrészt, az elektromos készüléken belüli tápegységek váltási művelete szintén hullámokat okoz a DC busz feszültségében. Például, amikor az elektromos készülékeket gyorsan be- és kikapcsolják, a DC buszon azonnali áramváltozás történik, ami feszültség ingadozását okoz. ​
Ebben az időben az AC szűrő kondenzátor olyan, mint egy "stabilizátor", saját töltési és kisülési tulajdonságainak felhasználásával ezen feszültségingadozások simításához. Amikor a DC buszfeszültség eléri a csúcsot, a kondenzátor gyorsan felszívja a túlzott töltést, és az elektromos energiát elektromos mező energiájának formájában tárolja; Amikor a feszültség eléri a völgyet, a kondenzátor időben felszabadítja a tárolt töltést, hogy kiegészítse a feszültséget, hogy a DC busz feszültsége viszonylag stabil szinten maradjon. ​
A stabil DC buszfeszültség elengedhetetlen a frekvenciaváltó normál működéséhez. Stabil tápegység alapot nyújt a következő inverter -összeköttetéshez, biztosítva, hogy a frekvenciaváltó áramkör stabil AC feszültséget adjon ki, ezáltal a motort simán futtatva. Ha a DC busz feszültsége instabil, akkor az inverter általi AC feszültség kimenete ingadozik, instabil motornyomatékot, rezgést, fűtést és egyéb problémákat eredményezve, sőt a motort és más áramköri alkatrészeket is károsíthatja. Ezért az AC szűrő kondenzátorok szerepe a DC busz feszültségének simításában kulcsfontosságú kapcsolat az inverter megbízható működésének biztosításában. ​
Konkrét alkalmazási forgatókönyvek
Ipari motoros hajtómű rendszer
A gyár különböző motorhajtású berendezéseiben az invertert használják a motor sebességének beállításához a különböző termelési igények kielégítése érdekében. Az AC szűrő kondenzátorok hatékonyan kiszűrhetik a harmonikákat, csökkenthetik a motor fűtését és a rezgést, javíthatják a motor működésének hatékonyságát és stabilitását, és meghosszabbíthatják a motor szerviz élettartamát. Például a gépgyárak textilgyárak és szerszámgépek szövőszékében az AC szűrő kondenzátorok biztosítják a motor zökkenőmentes működését, és javítják a termék minőségét és a termelés hatékonyságát. ​
Ventilátor és vízszivattyú vezérlő rendszer
A ventilátorok és a vízszivattyúk az ipari területen gyakori energiaigényes berendezések. Az energiamegtakarítást úgy érheti el, hogy a sebességüket az invertereken keresztül beállítják. Az AC szűrőkondenzátorok elnyomhatják a harmonikákat, és megakadályozhatják a harmonikákat, hogy károsodjanak a ventilátorok és a vízszivattyú motorjai, miközben javítják a teljesítménytényezőt és csökkentik a rácsveszteségeket. A nagy bevásárlóközpontok és irodaépületek, valamint az ipari hűtővíz -keringő rendszerek szellőztető rendszereiben az AC szűrő kondenzátorok biztosítják a ventilátorok és a vízszivattyúk stabil és hatékony működését, ezáltal elérve az energiamegtakarítást és a fogyasztás csökkentését. ​
Lift -meghajtó rendszer
A felvonók zökkenőmentes működése elengedhetetlen az utasok biztonságához és kényelme szempontjából. A frekvenciaváltó szabályozza a liftmotor gyorsulását, lassulását és sima működését. Az AC szűrő kondenzátor kiszűri a harmonikusokat, csökkenti a motor nyomatékának pulzációját, a lift simábban fut, elindul és simább leáll, és javítja az utasok lovaglási élményét. A sokemeletes épületek liftrendszerében az AC szűrő kondenzátorok kulcselemek a felvonók stabil működésének biztosítása érdekében. ​
Kiválasztási pontok
Kapacitási érték egyeztetés
Határozza meg a kapacitási értéket az inverter teljesítménye, a működési frekvencia és a terhelés jellemzői alapján. Általánosságban elmondható, hogy minél nagyobb az energia és annál gyakoribb a terhelés, annál nagyobb a szükséges kapacitási érték. Ha a kapacitási érték túl kicsi, akkor a szűrési hatás gyenge; Ha a kapacitási érték túl nagy, akkor túlzott kiindulási áramot, növekvő költségeket és mennyiséget okozhat. Például szignifikáns különbség van a szükséges kapacitási értékben a könnyű terhelésű berendezések számára, amelyeket egy nagy teljesítményű inverter és egy nagy teljesítményű inverter vezet.
Névleges feszültség -adaptáció
A névleges feszültségnek magasabbnak kell lennie, mint a maximális AC feszültség csúcs, amely akkor fordulhat elő, amikor a frekvenciaváltó működik, és egy bizonyos biztonsági margót fenntartani kell. Ha a tényleges működési feszültség meghaladja a névleges feszültséget, akkor a kondenzátor lebontható és megsérülhet. A közönséges háromfázisú invertereknél ki kell választani a megfelelő névleges feszültségű AC szűrő kondenzátort. ​
Frekvenciajellemzők egyezés
A különböző fémezett polipropilén film AC szűrő kondenzátorok eltérő teljesítményt nyújtanak különböző frekvenciatartományokban. Kiválasztani kell a frekvenciajellemzők adaptációjával rendelkező termékeket a frekvenciaváltó által generált harmonikusok fő frekvenciatartományának megfelelően, hogy a teljes működési frekvenciatartományban a hatékony szűrést biztosítsák. Például néhány kondenzátornak jó szűrési hatása van az alacsony frekvenciájú sávban, míg mások jól teljesítenek a nagyfrekvenciás sávban. A kiválasztásnak a tényleges harmonikus frekvenciaeloszláson kell alapulnia. ​
Hőmérsékleti jellemzők figyelembevétele
Amikor az inverter működik, hőt generál, amely növeli a környezeti hőmérsékletet. Ezért ki kell választani a jó hőmérsékleti jellemzőkkel rendelkező AC szűrő kondenzátorokat és stabil működést magas hőmérsékletű környezetben annak biztosítása érdekében, hogy a kondenzátor teljesítménye stabil legyen különböző hőmérsékleti körülmények között, és fenntartsa az inverter normál működését.
