A filmkondenzátorok alapvető ismerete és alkalmazása

A filmkondenzátorok olyan elektronikus alkatrészek, amelyek műanyag fóliákat használnak dielektrikumként, különféle áramkörökben széles körben alkalmazva. Magszerkezetük fém elektródokból (alumínium vagy cink) és műanyag film dielektrikumokból (például PET, O PP), kanyargós vagy egymásra rakási folyamatok révén gyártva, és epoxi gyantával vagy műanyag tokokkal beágyazva. Ez a tervezés nem polaritású, nagyfeszültségű ellenállás és alacsony veszteséget biztosít számukra, így ideálisak a magas frekvenciájú AC áramkörökhöz.

Jellemzők és előnyök

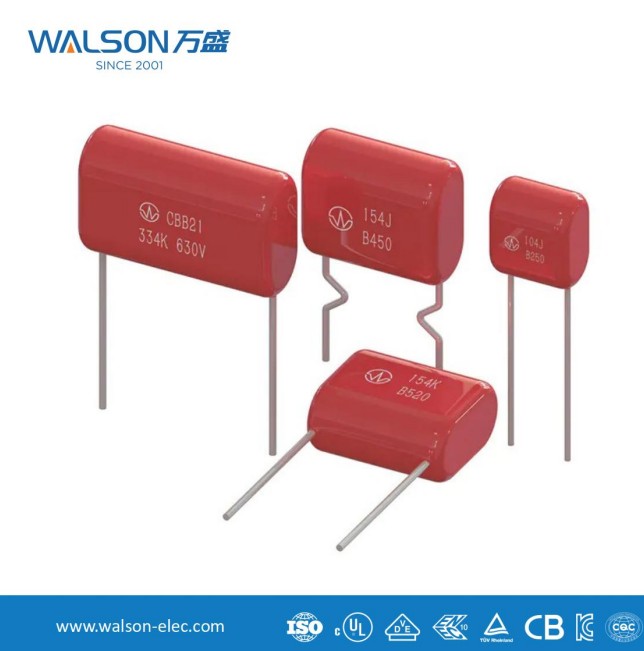

A filmkondenzátorok figyelemre méltó teljesítmény előnyeit mutatják. Először kiváló hőmérsékleti stabilitást kínálnak, minimális kapacitási variációval -40 ° C -tól 105 ° C -on, durva környezethez alkalmas. Másodszor, alacsony dielektromos veszteségük (tanδ <0,001) minimalizálja az energiahulladékot. Ezenkívül az öngyógyító tulajdonság (a szigetelés helyreállítása a fémes filmek lokalizált bontása után) kiterjeszti az élettartamot. Például a polipropilén filmkondenzátorok (CBB) ellenállnak a nagy impulzusáramoknak az inverterekben, míg a poliészter filmkondenzátorokat (CL) általában használják a szűrési és kapcsoló áramköröknél.

Tipikus alkalmazások

Ipari terület : A motoros kondenzátorok fáziseltolódáson keresztül nyomatékot generálnak az egyfázisú indukciós motorok meghajtására; A Power Electronics Snubber áramkörök filmkondenzátorokat használnak a feszültség tüskék felszívására, az IGBT modulok védelmére.

Megújuló energia : A PV-inverterek DC-link kondenzátorai nagy fodrozódási áram toleranciát igényelnek, ahol a fémes polipropilén filmkondenzátorok (MKP) előnyben részesítik az alacsony ESR miatt. Az elektromos járművek fedélzeti töltők (OBC) szintén támaszkodnak nagy megbízhatóságukra.

Fogyasztói elektronika : A LED járművezetőkben a filmkondenzátorok elnyomják az elektromágneses interferenciát (EMI), fokozva az energiahatékonyságot.

Technológiai trendek

Az 5G és az IoT emelkedésével a magasabb frekvenciákra és a miniatürizációs igényekre ösztönzik az újításokat a filmkondenzátor technológiájában. Például a nanoméretű metalizáció javítja az energia sűrűségét, míg a biológiailag lebontható anyagok igazodnak a környezetbarát célokhoz. A jövőbeli alkalmazások bővülnek az intelligens hálózatokban és a vezeték nélküli töltési rendszerekben.
