Alkalmazási esetek, előnyök és a vékony filmkondenzátorok tervezési kiválasztása fotovoltaikus inverterekben

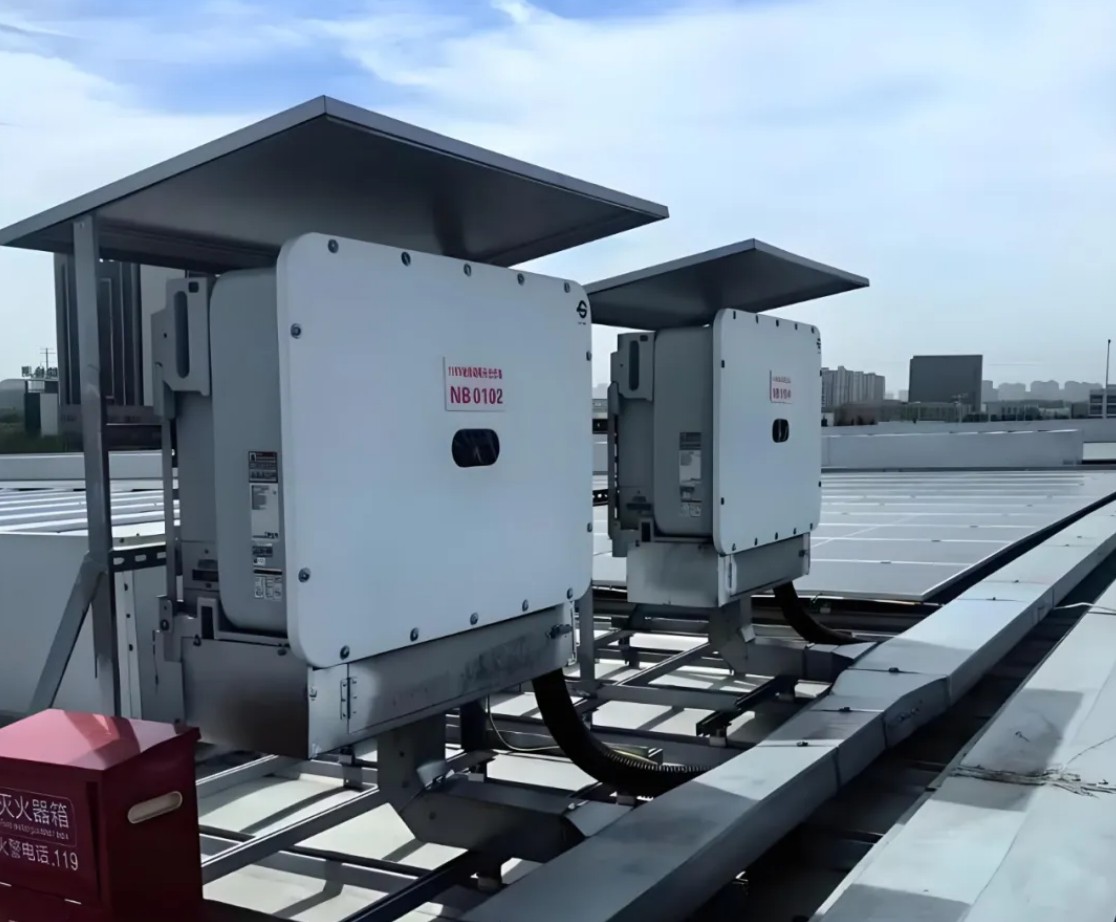

A filmkondenzátorok kritikusak a fotovoltaikus inverterekben, különös tekintettel a nagy hullámzóáramok kezelésére. Például egy 100 kW-os invertert véve, a DC-link kondenzátornak ellenállnia kell a 220A maximális hullámzó áramnak (alacsony feszültségű, teljes energiájú körülmények között). A megbízhatóság biztosítása érdekében a formatervezéshez margóra van szükség, a tényleges fodrozódási aktuális képesség meghaladja a 300A -t.

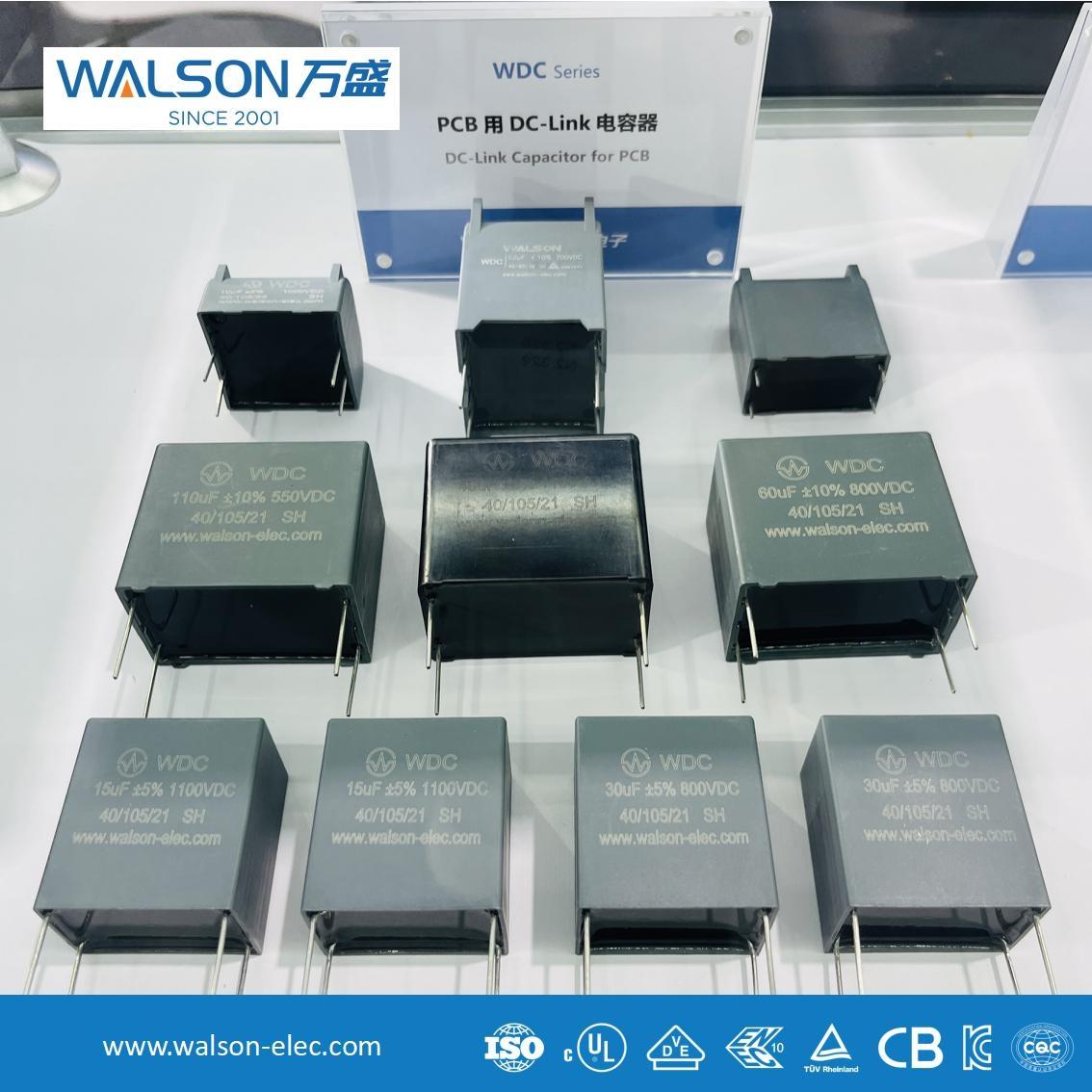

A kapacitási érték minimális hatással van a buszfeszültségre. Például 5 kHz -es kapcsolási frekvencián a feszültségingadozások (ΔV) még változó kapacitás mellett elhanyagolhatóak. Így a hangsúly nem a kapacitásra, hanem a kondenzátor fodrozódási képességére összpontosít. A filmkondenzátorok ESR (ekvivalens sorozat ellenállása) kulcsfontosságú paraméter - az Lower ESR lehetővé teszi a magasabb hullámáramot, és csökkenti a szükséges párhuzamos kondenzátorok számát. Például egy 420 μF/1100 V-os kondenzátor 1,2MΩ ESR-vel 60a (70 ° C-on), és öt párhuzamos egység megfelel a 300A követelménynek.

A hőmérséklet -szabályozás ugyanolyan fontos. A maghőmérsékletnek 85 ° C alatt kell maradnia (70 ° C -os hőmérsékleten) a hosszú élettartam és a teljesítmény biztosítása érdekében. Az ESR és a termikus kialakítás optimalizálásával a párhuzamos egységek száma minimalizálható, csökkentve a költségeket és a méretet. Összefoglalva: a PV-inverterek DC-link kondenzátorainak alapvető kritériumai nagy hullámok áramlási képessége és alacsony ESR-jellemzők
